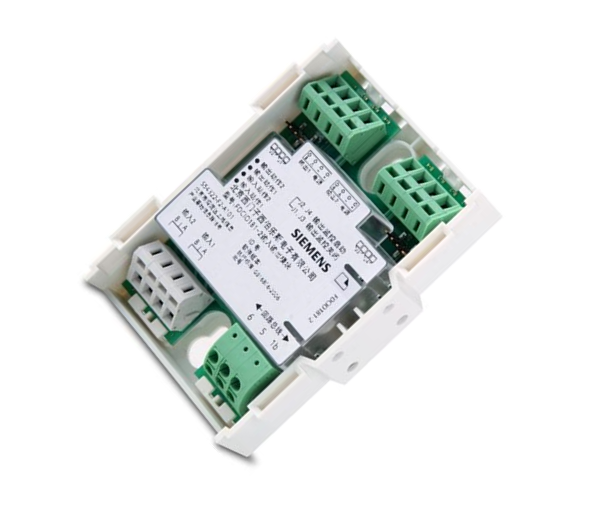

FDCIO181-2輸入輸出模塊（2輸入2輸出）

特點

• 滿足國家標準GB16806-2006 “消防聯動控制系統”

• 信號分析采用微處理器控制

• 全自動地址設定，無需編碼器設置或者撥碼開關

• 2路輸入，2路輸出

• LED指示燈顯示輸入/輸出狀態

• 輸入開/短路監視

• 輸入信號經智能判定，可防止外界噪聲干擾

• 輸出開/短路監視（有源輸出且無輸出動作時）

• 輸出的監視與非監視功能可通過跳線和控制器參數設置進行切換

• 輸出控制2A @24VDC

• 通過FD18-Bus供電

• 通過FD18-Bus 與控制器通訊（獨立地址）

• 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境

• 產品標簽上自帶可撕式編碼貼，方便工程調試

應用

輸入
通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可通過控制器或配置工具配置為以下幾種工作方式：

• 狀態輸入或火警輸入

• 開路或開路/短路監視

• 在狀態輸入時，根據開關位置不同可設置為：
  – 正常模式：常開觸點 NO輸入
  – 逆向模式：常閉觸點 NO輸入

狀態輸入和火警輸入
火警輸入一旦啟動即觸發火警；狀態輸入一旦啟動即觸發狀態改變。
線路監視

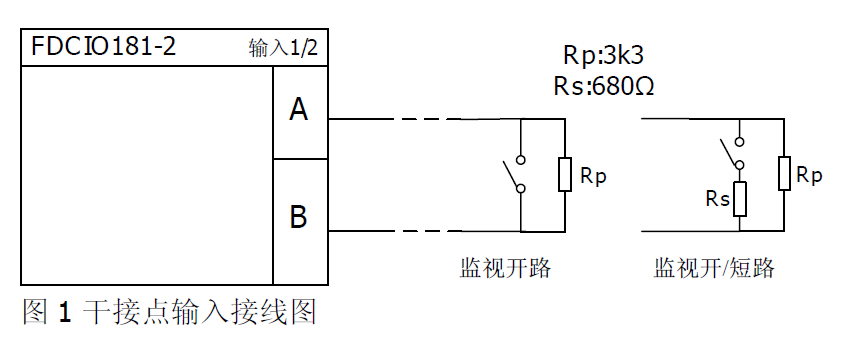

監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上正確連接終端電阻，如圖1。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源信號。

輸出
有源輸出（缺省）

正常模式 (輸出監視)
- 用于外部設備控制 (如啟動信號傳感器)。
- 需外接24VDC 電源。

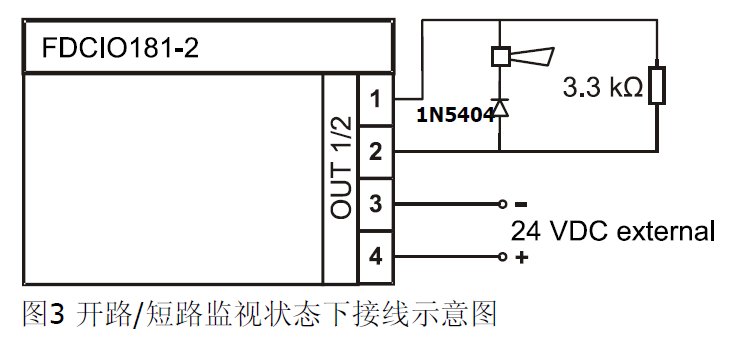

- 在非啟動狀態下，輸出線路開路/短路監視(圖3)。

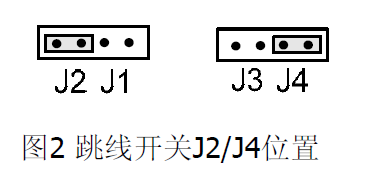

- 跳線開關必須接到J2 /J4位置，如圖2所示。

配置
在正常模式下，控制輸出可通過控制器或配置工具進行如下配置：
啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
故障保護方式：當FD18-Bus回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態
控制器不對輸出狀態（啟動/未啟動）進行巡檢，僅通過開關控制。

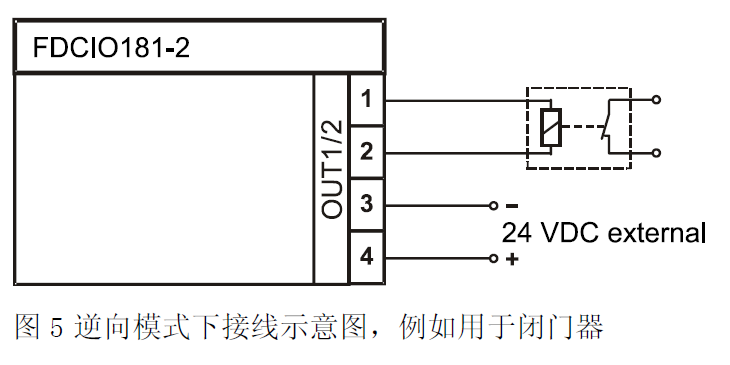

逆向模式(輸出不監視)
- 用于外部設備控制 (如關門)。
- 需外接24VDC 電源。
- 在非啟動狀態下，輸出線路開路/短路不監視。

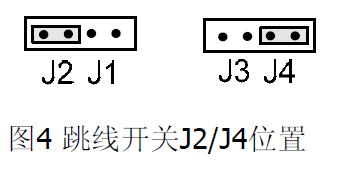

- 跳線開關必須接到J2/J4 位置，如圖4所示。

在非啟動狀態，保持向輸出提供24VDC電源，可以使門保持開門狀態。當輸出變為啟動狀態，輸出置為“斷開”（不再提供24VDC電源），則門關閉。
備注：在這個例子中，如果有回路故障（斷路、開路）或外部電源故障，不能提供24VDC電源，門應是關閉的。
配置
在逆向模式下，控制輸出可通過控制器或配置工具進行如下配置：
啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
故障保護方式：當FD18-Bus回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態
控制器不對輸出狀態（啟動/未啟動）進行巡檢，僅通過開關控制。

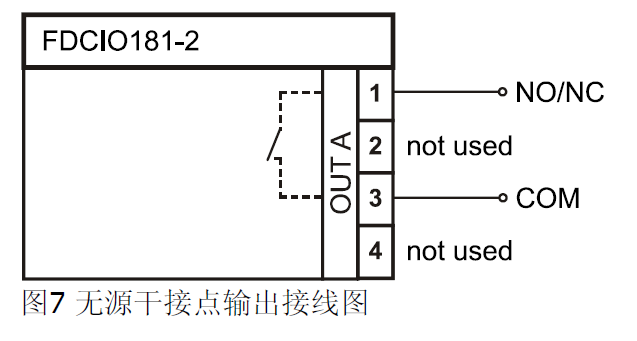

干接點輸出

無源干接點輸出 (輸出不監視)
- 用于控制輸出 (如關門)。
- 輸出不監視。
- 無需外接24VDC電源。

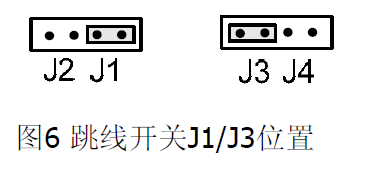

- 跳線開關必須接到J1/J3位置，如圖6所示。

配置
當輸出為無源輸出時，可通過控制器或配置工具進行如下配置：
下列情況輸出啟動:
– 正常模式：常開觸點 NO閉合
– 逆向模式：常閉觸點 NC打開
啟動后，輸出信號形態：
– 電平輸出
– 脈沖輸出（脈沖寬度可以通過控制器或配置工具進行設置）
故障保護方式：當FD18-Bus回路失去電壓時，故障保護功能將會按照預定程序（通過控制器或配置工具進行設置）來控制故障發生后輸出的狀態：
– 保持：保持和故障前狀態一樣
– 啟動：保持啟動狀態
– 停止：保持停止狀態

結構

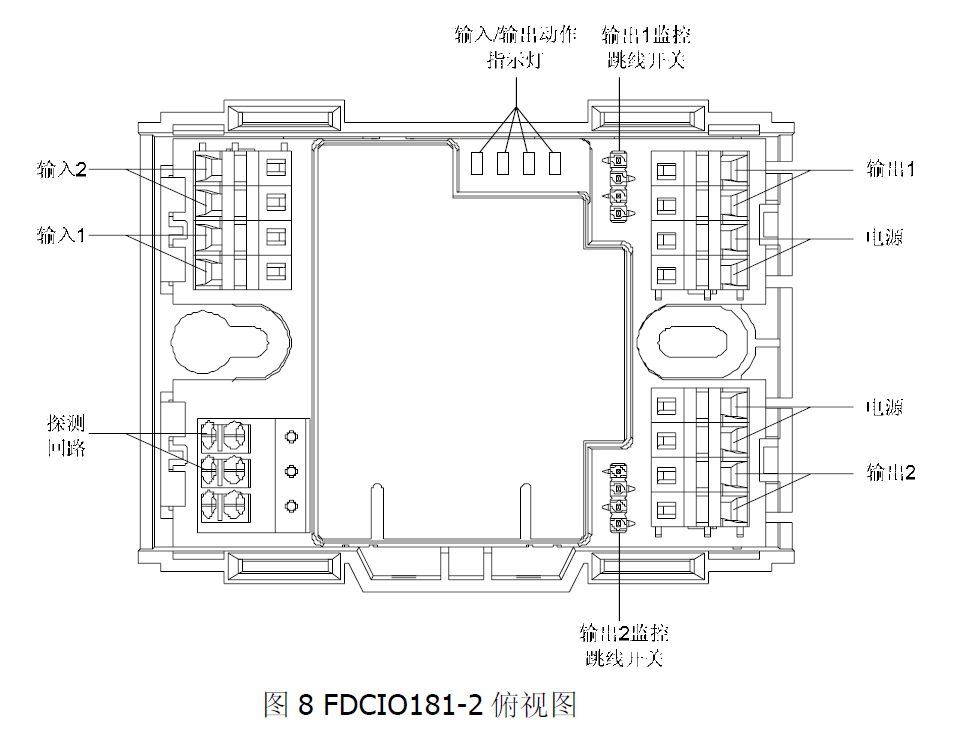

模塊包含底座、印刷電路板和上面板。印刷電路板上配有LED指示燈，用來指示輸入/輸出信號的狀態。印刷電路板的上面板為透明，使得LED指示燈的狀態隨時可見。

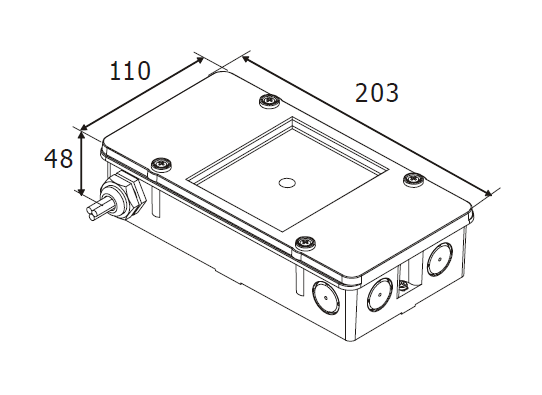

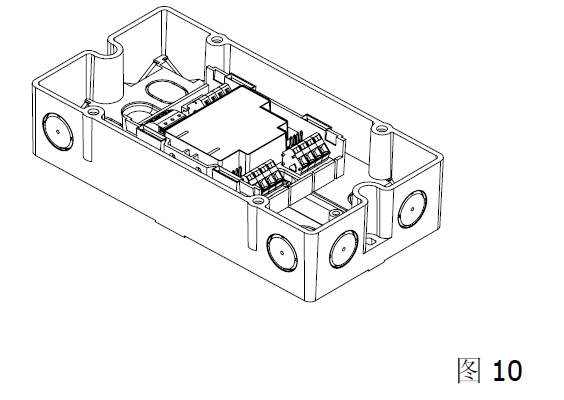

為保護模塊不受環境因素侵害，有保護盒可供安裝選擇。

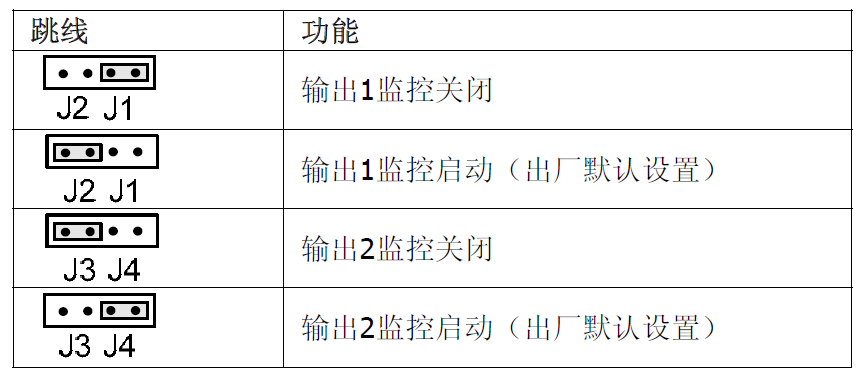

跳線

指示燈

每路輸入/輸出都有一個指示燈用來顯示。
指示燈滅：正常工作，輸入/輸出受監控
紅色指示燈閃亮，每1s閃一次，每次點亮250ms：輸入/輸出動作
輸入1指示燈閃亮， 每1s閃一次，每次點亮2...5ms：定位狀態

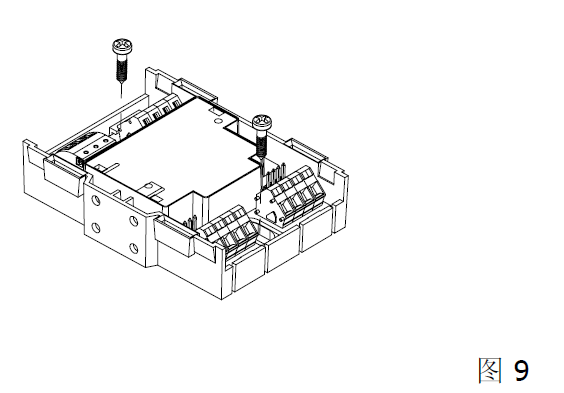

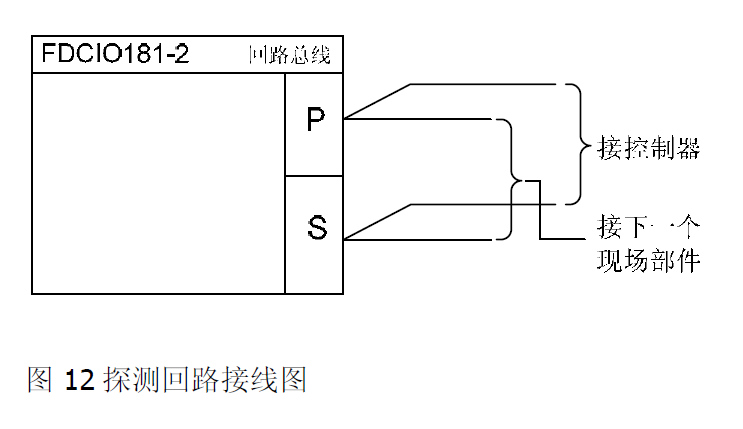

安裝

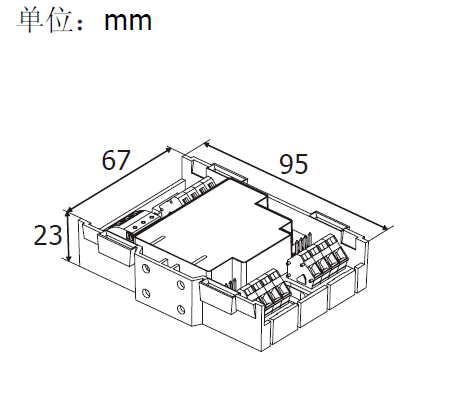

外形尺寸
