隔離模塊用于探測并隔離FD18-Bus回路中的短路部分。為防止因短路而使多條分支同時失效，隔離模塊之間是相互連接的。
特點
防止FD18-Bus回路短路
生成FD18-Bus回路的T型分支
LED指示燈狀態顯示
全自動地址設定，無需編碼器設置或者撥碼開關
通過FD18-Bus與控制器通訊（獨立地址）
可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境
產品標簽上自帶可撕式編碼貼，方便工程調試
功能
隔離模塊相當于一個電子開關，嵌在FD18-Bus回路中，用于隔離掉回路中的短路部分，使得未短路部分可以繼續正常工作。

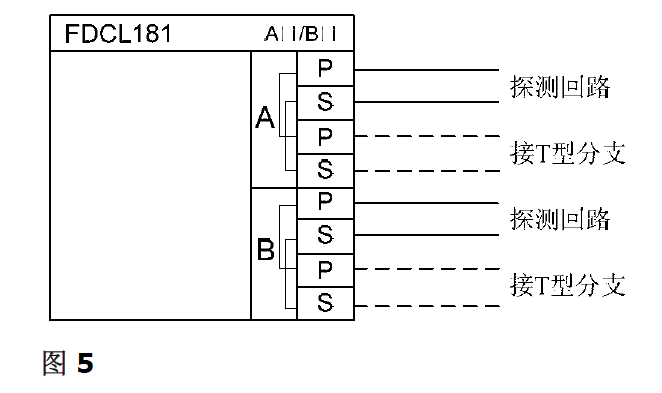

隔離模塊有2個4路接線端子，將模塊連接到探測總線。
黃色LED指示燈用于指示短路隔離狀態。

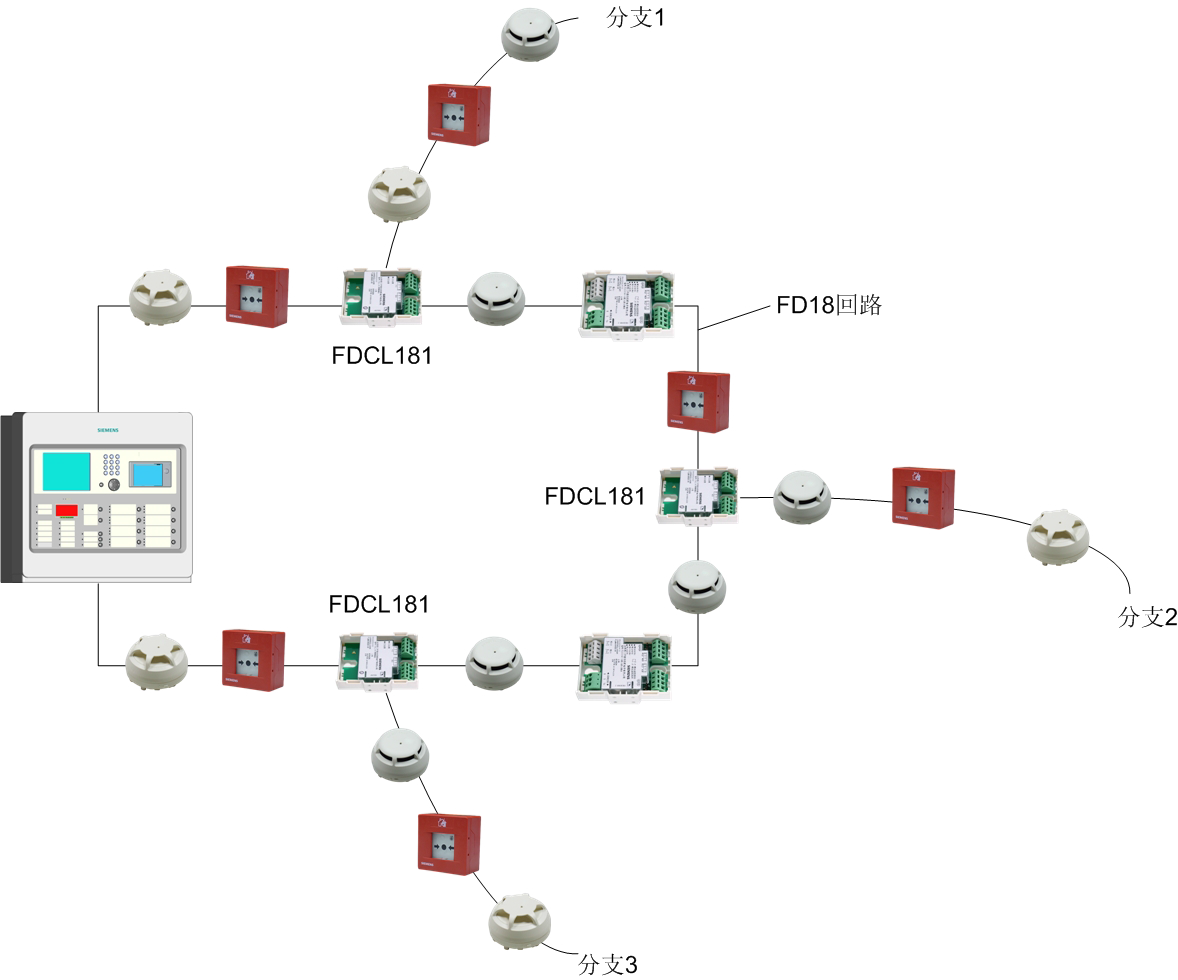

應用
隔離模塊可以用來防止因短路而使多條分支同時失效。
環路連接時，兩只隔離模塊之間最多可接32個負載因子。
分支連接時，每只隔離模塊最多可接32 個負載因子。

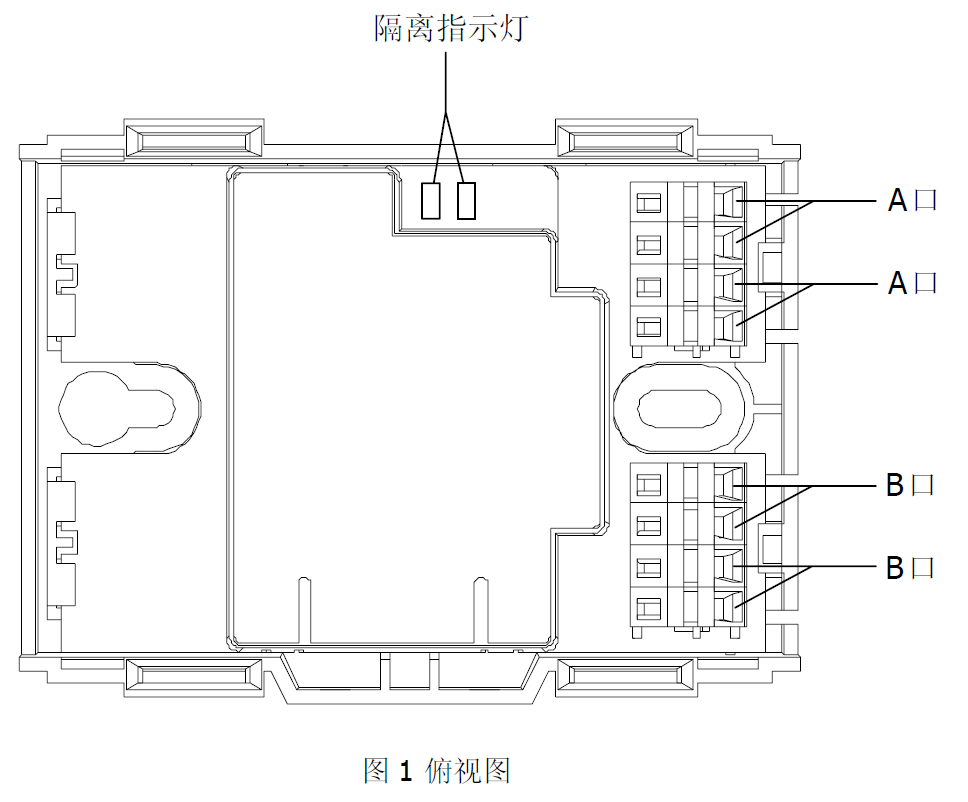

結構

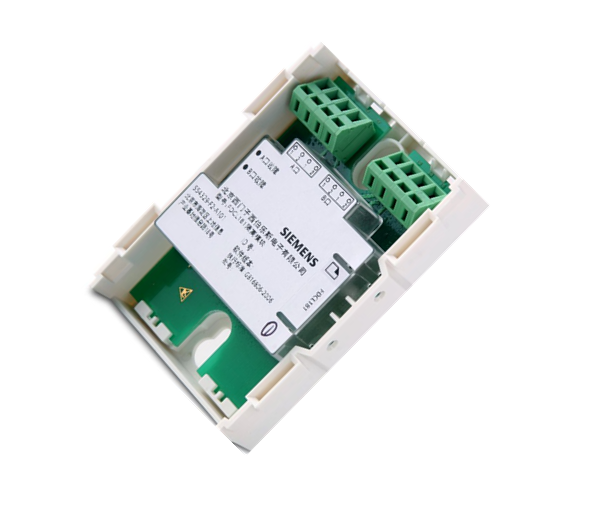

隔離模塊包含底座、印刷電路板和上面板。電路板上有兩個LED指示燈，用于顯示隔離/定位狀態。

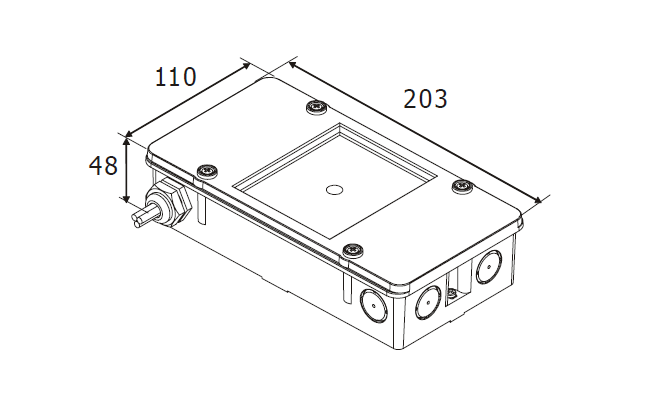

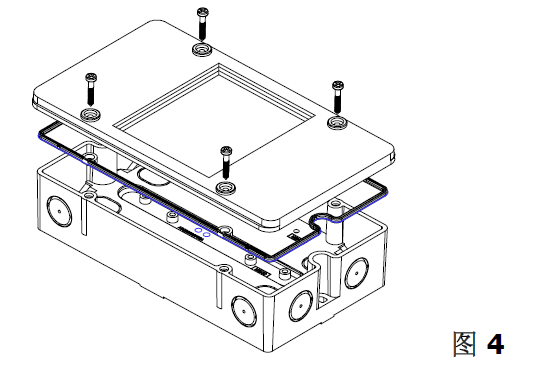

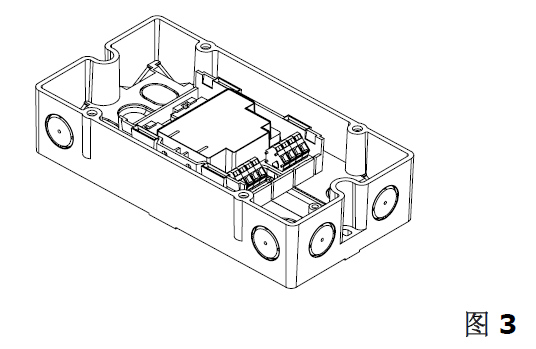

為保護模塊不受環境因素侵害，有FDCH221保護盒可供安裝選擇。
指示燈
隔離模塊有兩個指示燈用來指示模塊兩端的隔離狀態。
兩只LED 滅：正常狀態
A口黃色LED閃亮：A口隔離動作
B口黃色LED閃亮：B口隔離動作
A、B兩只黃色LED同時閃亮：定位模式

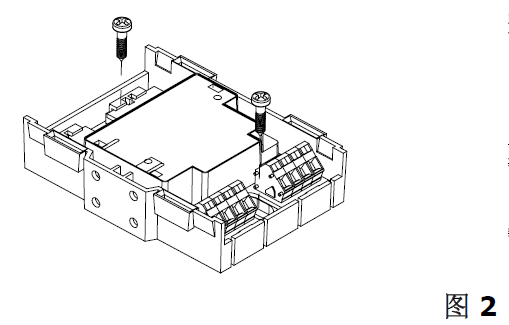

安裝

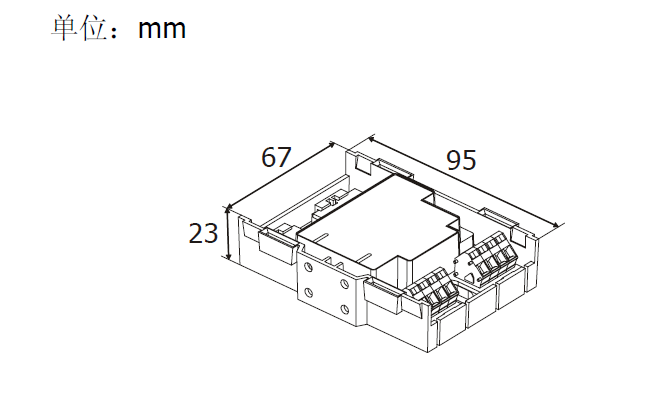

外形尺寸
