卷煙廠的生產從原料到成品，其生產過程始終與可燃物品煙葉、煙絲打交道。由于連續化生產，其火災引發因素較多，火災危險性較大。

一、卷煙廠火災風險主要有以下因素：

• 易燃材料多：麻片、麻線、紙箱等都是可燃、易燃物，燃點低；

• 煙草的化學成分，芳香油、煙草樹脂、無機鹽、有機酸有助于燃燒；

• 煙草中含蘋果酸、檸檬酸及其鹽類等物質，陰燃性能越強；

• 大空間并有煙霧影響；

• 磷化鋁的腐蝕問題。

二、卷煙廠對火災自動報警系統的需求：

• 極早發現火災，減少或避免因火災的發生對人員以及設備造成的損失；

• 高質量產品系統穩定可靠，防止誤報影響生產流程與秩序；

• 設備指標符合復雜的工藝流程對工作環境的特定要求；

• 設備指標符合復雜的工藝流程對工作環境的特定要求。

三、西門子針對煙草技術方案

• 系統網絡結構

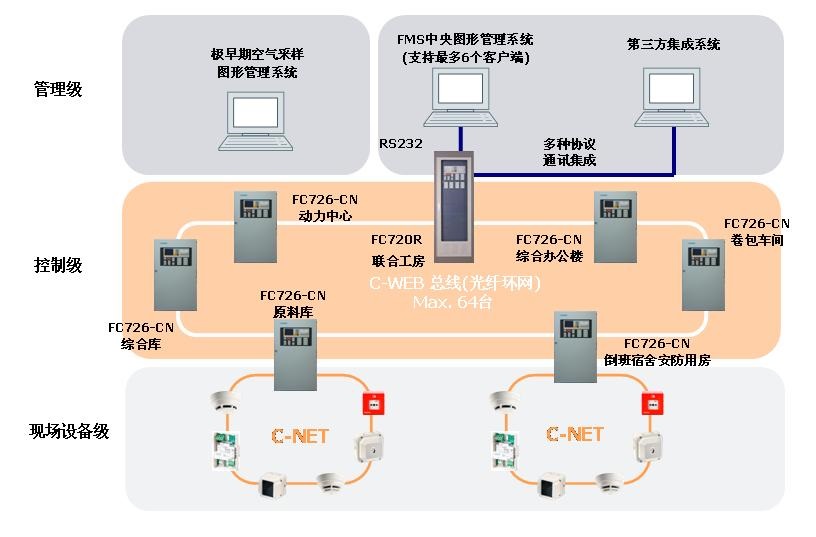

         煙草行業占地面積大，需要較強的主機聯網能力，針對于此西門子FC720報警系統，支持64臺控制器聯網，持光纖環網，可擴展接口，標準Mod-Bus網關。系統總體架構分為三層：現場控制層由系統主機采用總線制鏈接各種探測器，手動報警器，信號及控制模塊，各種設備可混接；管理層由系統各區域采用光纖環網方式與消防安防中心集中控制主機連接，實現對整個廠區的報警系統及相關聯動設備的集中監控和集中管理；傳輸層由消防安防中心集中控制主機采用光纖以太網上傳至第三方系統，從而實現信息的傳輸。如下圖所示：

• 建筑跨度大，線路通訊距離長
  報警回路通訊距離采用1.5m㎡線徑的雙絞線時，探測線路總長5000米，最遠通訊距離可達4000米。
  多線聯動線路采用1.0m㎡線徑的電纜時，通訊距離線路總長2250米（工作電壓20V，電流40mA）。
  有利于系統設計。
  有利于安裝，節約線路成本。

• 針對復雜的生產工藝---提供專用探測器底座防潮墊 可選擇IP65的模塊安裝盒， 現場設備電路板均有蠟封涂裝工藝。

• 特殊環境的應用

  - 高溫、高濕環境的應對
         針對煙廠項目部分廠房存在高溫、高濕的環境特點，西門子FS720所有的現場設備，包含探測器、手動報警按鈕、消火栓按鈕、控制模塊和信號模塊都選用了高質量的電子元件，同時其電路板及外露器件采用封蠟技術，使現場設備在應對高溫高濕環境時擁有足夠的穩定性和可靠性。西門子FS720探測器安裝上底座后，探測器與底座之間自然鎖緊，緊密結合，探測器外徑比底座略大，正好將底座完全遮蓋，不僅保證美觀，也可以有效防止濕度過高時頂棚的凝結水滲入探測器內，為探測器提供了加倍的防護。另外探測器還有防潮墊等輔助手段可以采用，以提高設備的防潮等級。
  - 高電磁環境的應對
         卷煙廠為大型工業建筑，使用環境復雜多變，電磁干擾將直接影響系統的穩定性及報警的準確性，FS720系統在抗電磁干擾能力上居同行業世界領先水平。
         FS720探測器的電磁兼容性為50v/m（1M～1GHZ），比普通工業標準10v/m高出5 倍。
         回路可以采用普通阻燃雙絞線，而無需采用屏蔽線。主要是一方面探測器有較強的抗干擾能力的設計。另一方面由于智能探測器可自行分析評估環境參數，所以在回路中傳輸信息量大大減小，因而也大大降低了信號被干擾的機率。
  - 煙葉庫防腐需求
  　　煙葉庫有磷化氫對銅等金屬具有較強的腐蝕性破壞電子器件及設備，針對此特性我們選用西門子具有防腐功能的紅外光束感煙探測器FDL241-9-CN（PH），獨有的防腐保護，使設備更適用于煙葉庫等腐蝕性環境。它具有如下特點
  - “雙層防護盒設計”

         IP65防護等級探測器外殼采用ABS塑料，整個探測器由3部分組成，以“盒內盒”的方式將電子元件部分和安裝底座部分與外界環境隔離。
  - 探測器電路板部分采用獨特的防腐蝕涂料涂敷

         完全隔絕電路板關鍵電路部分與磷化氫的接觸。即使出現由于外力導致外殼破損致使磷化氫輕微泄漏也不會對器件造成損壞。
  - 獨特的探測方式

         探測器的紅外光束發射和接收都在同一側，僅需敷設回路線，盡量減少線路及接頭；另一側為反射棱鏡或PVC材料的反光板，無需布線，不怕腐蝕。

四、西門子方案的特點

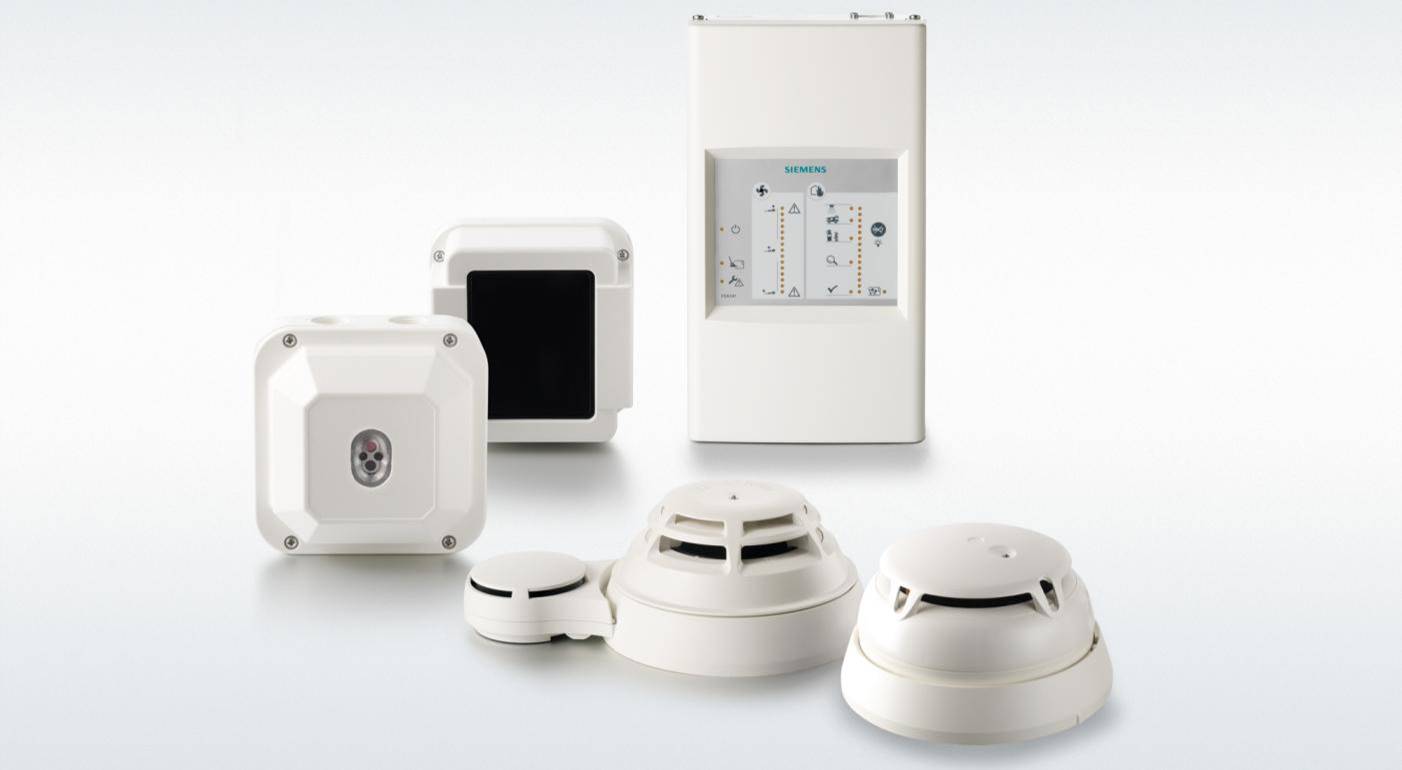

• 先進的探測總線和通訊協議，可靠的迷宮結構，智能火災識別，先進算法(DA)，保證準確、快速的火災探測；

• 探測器內置16位CPU；

• 全球化國際認證高質量產品，系統穩定可靠，特別適合工業應用；

• 超高50V/M抗電磁干擾能力；

• 內置短路隔離器

• 特殊型探測器符合工藝流程的特定要求；

• 防爆感溫探測器；

• 防爆型火焰探測器；

• 防腐型紅外對射大空間，產品多項國際認證；

• 使用維護方便，用戶可通過控制器操作更換設備和修改程序

五、西門子產品煙草行業業績

• 聯合工房

• 昆明卷煙廠

• 昭通卷煙廠

• 徐州卷煙廠101

• 徐州卷煙廠103-107


• 徐州卷煙廠108

• 洛陽卷煙廠

• 洛陽卷煙廠技改

• 延安卷煙廠

• 石家莊卷煙廠

• 淮陰卷煙廠技改

• 涪陵卷煙廠

• 梅州金葉卷煙廠

• 新疆卷煙廠

• 綿陽卷煙廠技改

• 貴州卷煙廠技改

• 濟南卷煙廠技改

• 深圳卷煙廠

• 龍巖卷煙廠

• 長沙卷煙廠

• 常德卷煙廠

• 大理卷煙廠

• 大理卷煙廠技改

• 天津卷煙廠

• 天津卷煙廠技改

• 烏蘭浩特卷煙廠

• 南昌卷煙廠

• 楚雄卷煙廠

• 新鄭卷煙廠

• 寶雞卷煙廠

• 海南卷煙廠

• 青島卷煙廠技改

• 旬陽卷煙廠

• 煙葉庫

• 安陽卷煙廠煙葉庫

• 安陽卷煙廠新建10個煙葉庫

• 新鄭卷煙廠煙葉庫

• 洛陽卷煙廠煙葉庫

• 南陽卷煙廠煙葉庫

• 石家莊煙廠倉庫

• 濟南卷煙廠醇化庫

• 淮陰卷煙廠煙葉庫一期

• 淮陰卷煙廠煙葉庫二期

• 深圳卷煙廠煙葉庫

• 重慶印壩子煙葉庫

• 涪陵卷煙廠煙葉庫

• 梅州金葉卷煙廠煙葉庫

• 常德卷煙廠煙葉庫

• 長沙卷煙廠煙葉庫

• 大理卷煙廠煙葉庫


• 辦公大樓/復烤廠

• 臨滄煙草公司辦公樓

• 云南中煙工業公司辦公大樓

• 玉溪煙草科技研究所

• 西雙版納煙草公司辦公大樓

• 洛陽煙廠辦公樓

• 山東省煙草大廈

• 黑龍江省煙草大廈

• 文山復烤廠

• 安陽煙廠復烤廠

• 咸陽煙廠復烤廠

• 深圳卷煙廠辦公樓

• 涪陵卷煙廠辦公樓

• 上海卷煙廠行政樓

• 徐州卷煙廠302辦公樓
