特點

● 符合國家標準GB14287.1-2014《電氣火災監控設備》。

● 全中文Windows風格菜單操作，清晰直觀。

● 超大存儲空間，最多可記錄3000條歷史記錄，運行中發生的各類事件可全部記入歷史檔案中。

● 控制器在設定時間內無任何操作發生，同時無任何報警、故障信息時，控制器自動轉為屏幕保護狀態，延長液晶屏的使用壽命；當有事件/操作發生時，液晶屏自動點亮，控制器自動顯示所發生的事件，按照邏輯關系聯動相應設備。

● 可設定預警功能，預警值可設為報警值的50%-80%。

● 支持輸出聯動延時啟動及回歸功能，在延時期間，若所測參數回歸到報警值的90%以下，計時器歸零，開關動作命令取消。

● 控制器帶有1路報警輸出繼電器（220VAC，5A）。

● 單臺控制器最大容量1016點（4回路卡），可實現8臺控制器組成網絡。

● 網絡總線，建議使用Φ≥1.5 mm2的阻燃雙絞線，最遠距離1000米。

● 現場部件總線為兩總線無極性，建議使用Φ≥1.0-1.5 mm2的阻燃雙絞線，傳輸距離最遠1,200米。

● 控制器有三種用戶級別，分別為：1級用戶、2級用戶、3級用戶；在不同的用戶級別下可進行不同的操作，用戶級別由密碼保護。

● 接線端子均采用可插拔方式，每位端子上均有清晰標識，安裝、調試、維修方便，快捷。

● 既可以在控制器上現場直接編程，也可通過計算機快速編程。

● 現場部件通過編碼器現場編址標，方便工程調試。

性能參數

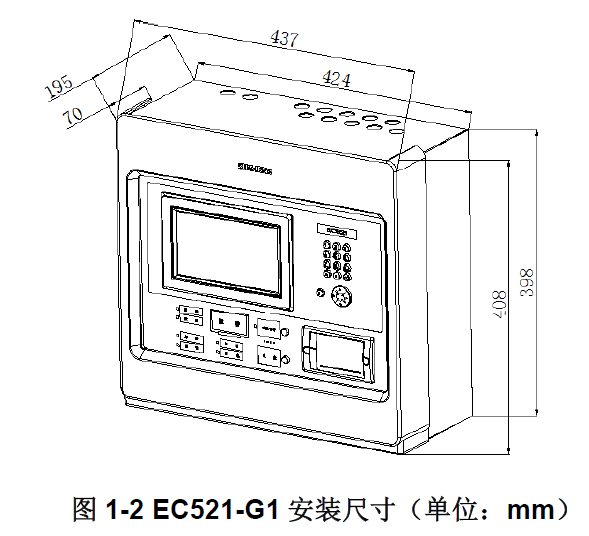

外形尺寸

兼容設備目錄

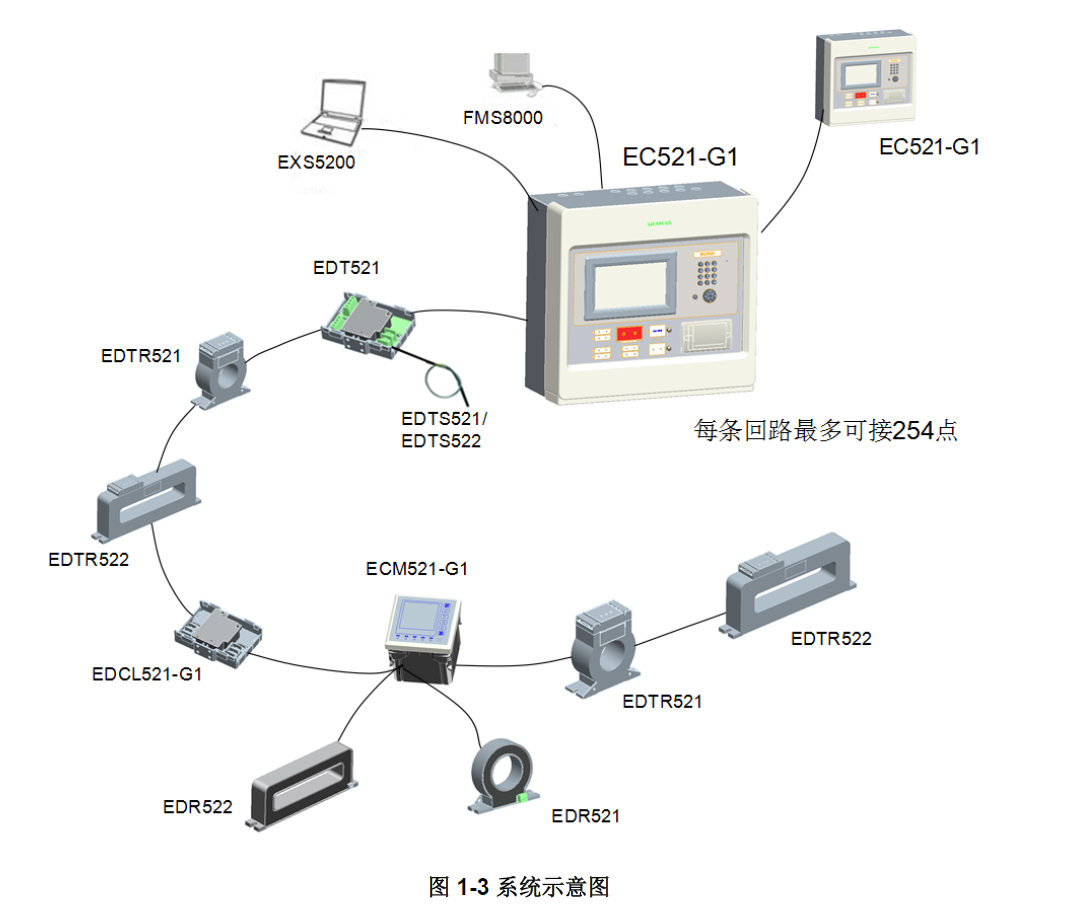

系統結構

- EC521系統可以自由組網，最多可以由8臺EC521控制器組網，可以定義其中任意一臺在監控自身所帶的現場部件的同時，再監控其他的控制器。建議系統總容量不超過20000個現場部件。

為保證產品安全性能、滿足CCCF 認證要求，請勿改裝該產品!

安裝過程

安裝要符合當?shù)叵嚓P標準或規范。

1. 選擇一個潔凈干燥的、表面平整、牢固的墻壁。

2. 確定安裝位置，要使得控制器的前門能自由地打開。

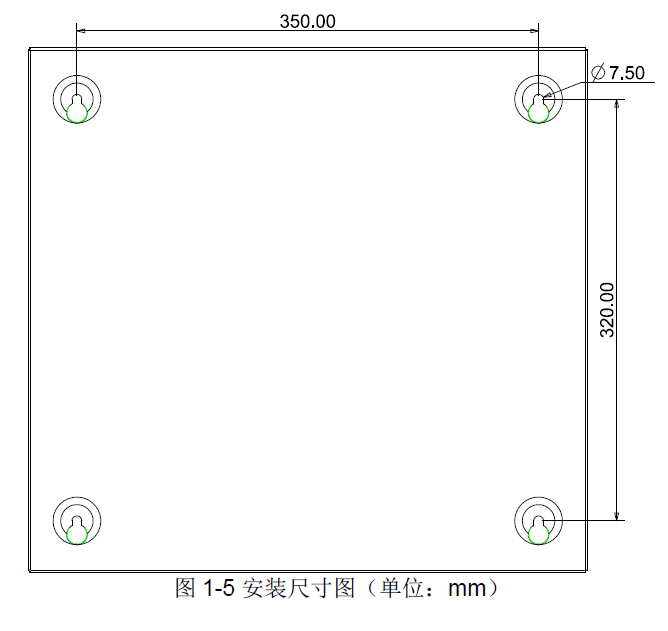

3. 在墻上標出4個安裝孔的位置。 (見圖1-5)

4. 在安裝孔的位置鉆4個孔，并裝上膨脹螺栓及螺釘（M6）。（記得在螺釘和墻壁之間留出一定的空隙。）

5. 確定并打通控制器的進線孔。

6. 將控制器懸掛在螺釘上。

7. 將線穿進控制器。

8. 打開前面板，擰緊螺釘，使控制器牢固的固定在墻上。

9. 參考圖2-2、2-3、2-4、2-5、2-6、2-7、2-8將電纜接到端子上。

10. 將電池安裝到正確的位置。

11. 關上前面板，用專用工具鎖好。將專用工具放在安全的地方。
