概述

該手動火災報警按鈕（以下簡稱手報）用于當火災發生時手動啟動報警。它由手報和底座兩部分組成。

特點

● 滿足國家標準GB19880-2005《手動火災報警按鈕》

● 可復位壓下式報警

● 每個手報獨立編址，地址自動設定，無需編碼器設置或者撥碼開關

● 火警LED 可顯示正常、報警及定位等狀態，電話LED 可顯示電話狀態

● 通過C-NET 與控制器（FC720-CN 系列/FS1120 系列）通訊

● 自帶一個電話插孔（直徑3.5mm）

● 產品標簽上自帶可撕式編碼貼，方便工程調試

功能

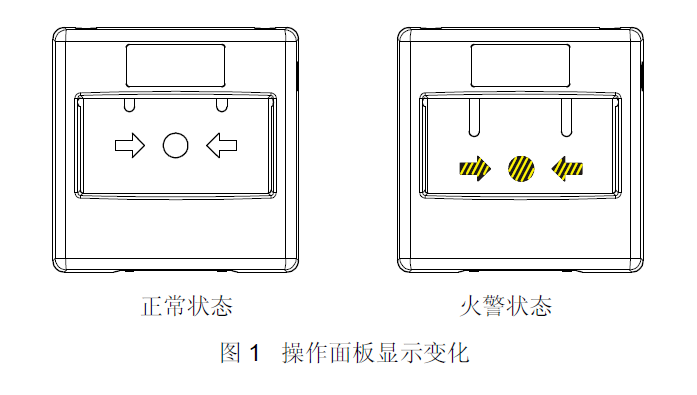

● 按下操作面板直接報警，操作面板顯示變化（見圖1），火警指示燈亮

● 插入電話插孔，即可呼叫總機

● 通過鑰匙復位操作面板，手報即可恢復到正常工作狀態

應用

● 用于火警的立即手動報警

● 室內使用

● 表面安裝和嵌入式安裝，位置需宜于接近

結構

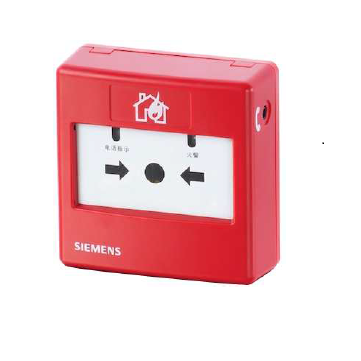

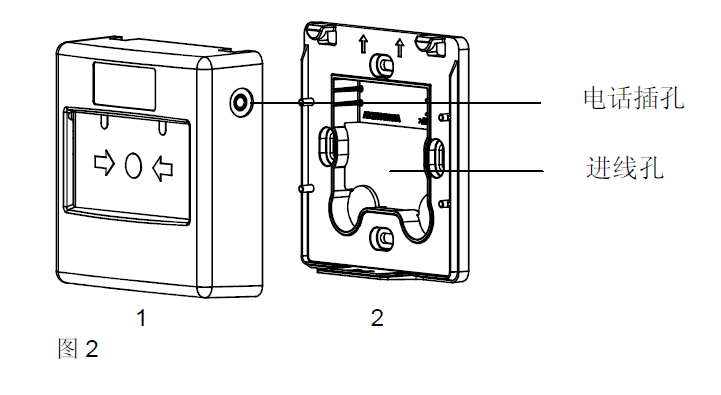

FDM230-CN 由手報（1）和底座（2）兩部分構成。

安裝

準備工作

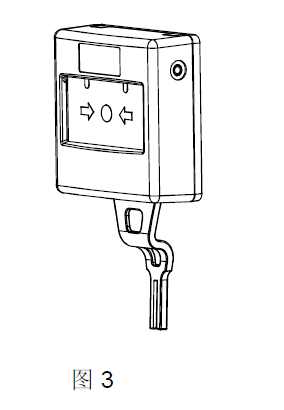

1.  用鑰匙分開底座（見圖3，鑰匙在產品包裝內）。將鑰匙保存在安全的地方。

2.  將底座固定。

安裝

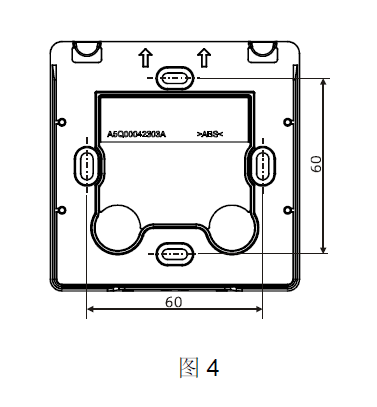

1.  將底座安裝在墻壁的86 盒內，且距地面1.3~1.5 米的高度（見圖4）。

2.  將電纜通過進線孔穿進底座。

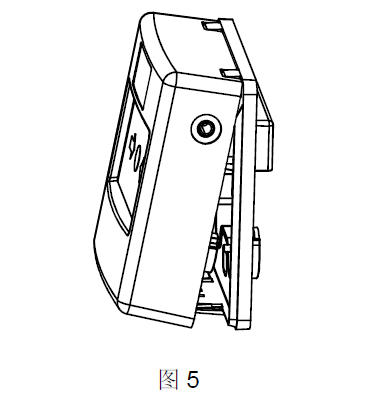

3.  蓋上手報（見圖5）。

接線

1.  用鑰匙分開底座（見圖3）。

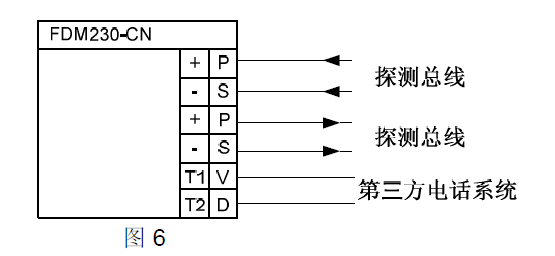

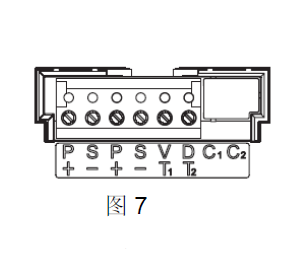

2.  按圖6/7 所示將電線接到手報端子上。

3.  蓋上手報（見圖5）。

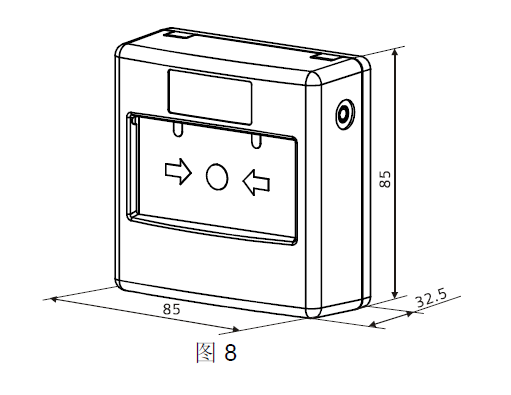

外圍尺寸（單位：mm）

調試

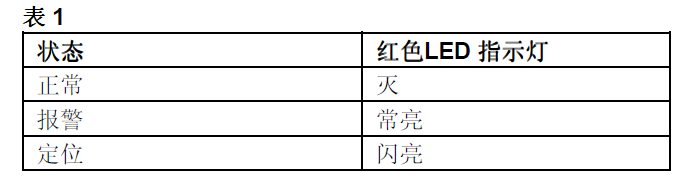

表 1 列出了火警指示燈所指示的不同狀態：

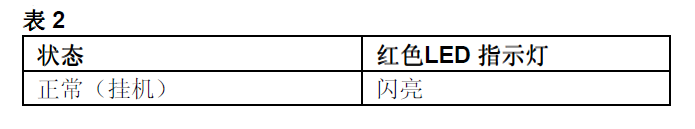

表 2 列出了電話指示燈所指示的不同狀態：

● 功能檢查

1. 將手報所在回路設為測試模式。

2. 按下操作面板，火警指示燈亮。

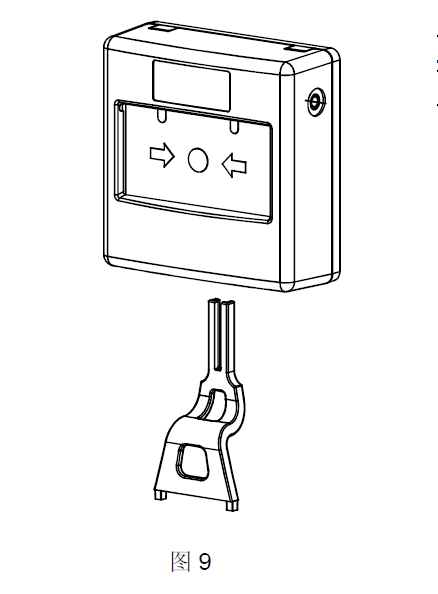

3. 如圖9 所示將鑰匙從底部插入，使操作面板復位。

4. 拔掉鑰匙，將手報重新設回正常模式。
