FDCI221-CN 輸入模塊
提供一個無源干節點輸入，可監視接入線路的短路和開路 狀態(需連接配送的終端電阻)，符合EN 54-17 標準隔離功能要求，獲得德國VdS認證證書（編號：G209066）。
- 工作電壓： 12 … 32 VDC
- 靜態電流： 0.25 mA
- 工作溫度： –25 ... +70 °C
- 貯存溫度： –30 ... +75 °C
- 濕度： ≤95 % rel.
- 顏色： 白色, RAL 9010
- 防護等級： IP30
- 重量： 0.060 Kg
特點
● 滿足國家標準 G B16806-2006“消防聯動控制系統”
● 1 路可監視無源干接點輸入
● 輸入線路開路或短路故障可監視（需連接終端電阻）
● LED 指示燈顯示輸入狀態
● 內置短路隔離器
● 微處理器信號處理
● 通過 D-Bus 與控制器通訊（探測總線）
● 適用于干燥、粉塵或潮濕的環境
● 產品標簽上自帶可撕式編碼貼，方便工程調試
應用
通過輸入信號可監視無源干接點的狀態（如門是否關閉），輸入信號可配置為以下工作方式：
● 狀態輸入或危險輸入
● 開路或開路/短路監視
● 當繼電器為下列狀態時輸入啟動：
– 斷開 (常閉觸點 NC)
– 閉合 (常開觸點 NO)
狀態輸入和危險輸入
危險輸入一旦啟動即觸發火警，狀態輸入一旦啟動即觸發狀態改變。
線路監視
監視輸入線路的“開路”或者“開路/短路”故障。為實現上述功能，須在輸入線路上連接終端電阻。當輸入線路發生短路或開路時，向控制器發出故障信號。輸入信號應為無源信號。
結構

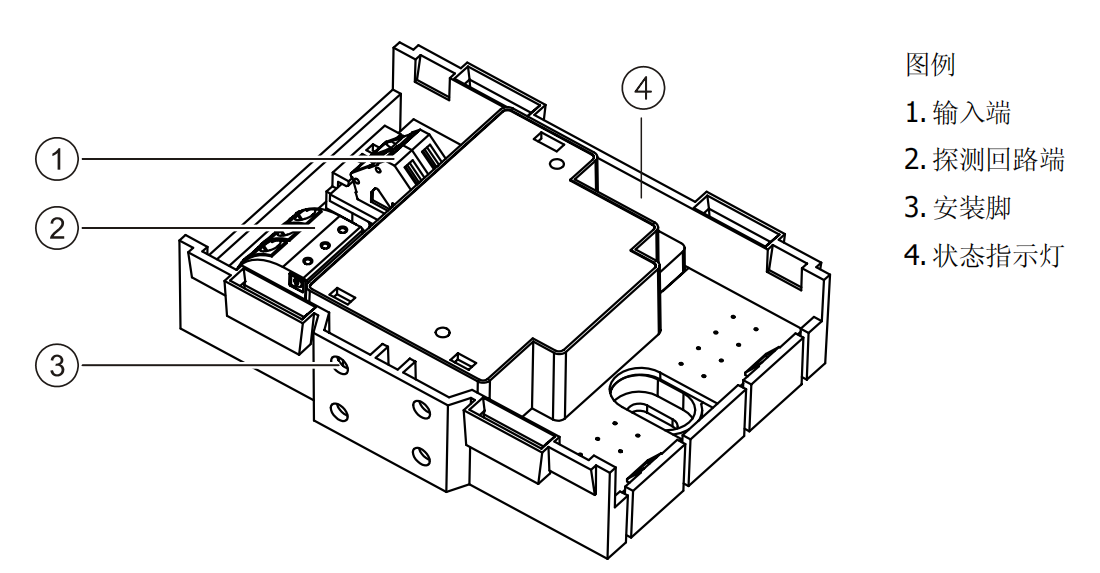

模塊包含底座、印刷電路板和上面板。印刷電路板上配有 LED 指示燈，用來指示輸入信號的狀態。印刷電路板的上面板為透明，使得 LED 指示燈的狀態隨時可見。

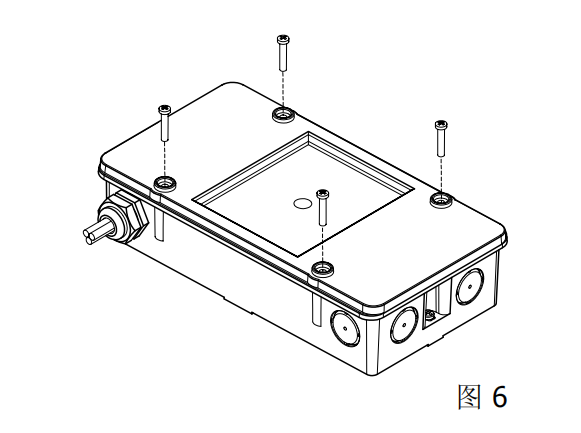

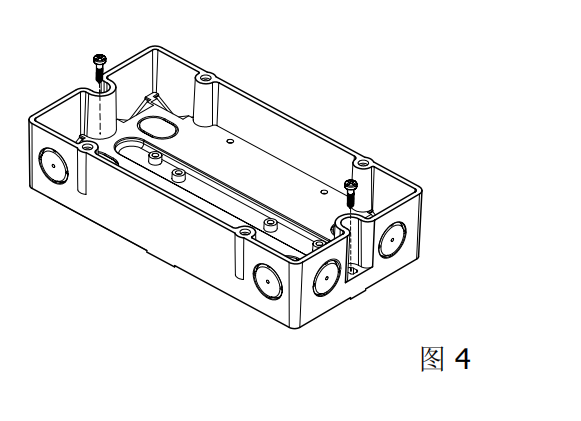

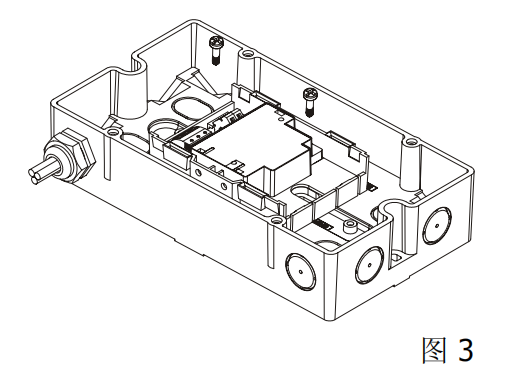

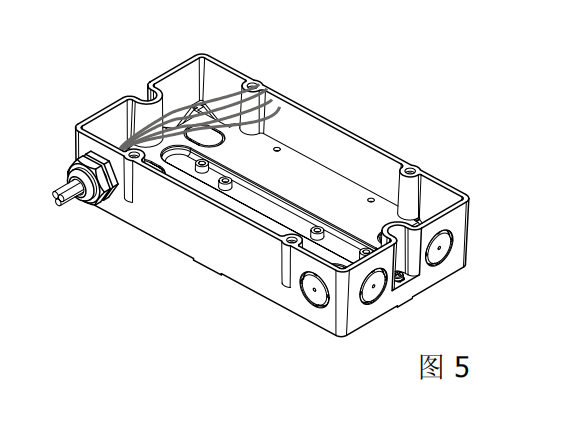

為保護模塊不受環境因素侵害，保護盒 FDCH221 可供安裝選擇。
LED 指示燈

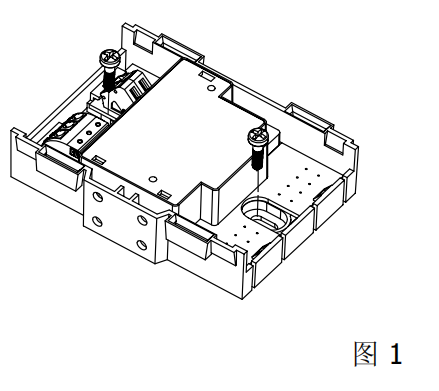

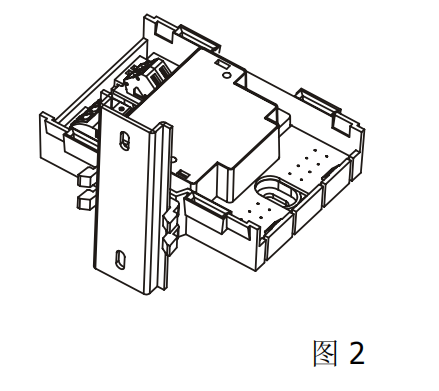

安裝
